Características principales de la plataforma de perforación:
La plataforma de perforación hidráulica completa JY1600 adopta un huso flotante.
La plataforma de perforación de núcleo de roca hidráulica completa de la serie JY es un nuevo tipo de plataforma de perforación desarrollada por nuestra compañía basada en la tecnología avanzada de plataformas de perforación similares en el hogar y en el extranjero.
Es principalmente adecuado para perforar depósitos de mineral sólido, y también se puede utilizar para geología de ingeniería, petróleo poco profundo, gas natural, perforación de agua subterránea, así como para ventilación del túnel, drenaje y lechada de presas y otras perforaciones de ingeniería. La plataforma de perforación adopta un accionamiento hidráulico completo, la rotación del cabezal de potencia adopta la bomba de pistón axial y la unidad del motor del pistón del eje inclinado, la velocidad mecánica dos - más la regulación de la velocidad sin pasos y la estructura avanzada.
El cabezal de potencia adopta una velocidad de cadena de cilindro hidráulico - Mecanismo de alimentación que aumenta, el movimiento es estable y confiable, con un mecanismo de desplazamiento lateral de la cabeza de potencia, el mástil adopta un levantamiento de cilindros hidráulico y puede ser deslizado como un todo, y puede perforar agujeros dentro del rango de 45 {{3} 90 grados. El sistema hidráulico adopta un control sensible a la carga, con alta eficiencia de trabajo y gran par.
La plataforma de perforación está equipada con una abrazadera de caballo hidráulico, patas de soporte de nivelación hidráulica, mástil retráctil y otros dispositivos, que facilita el posicionamiento rápido de la plataforma de perforación. Está equipado con pistas de control remoto inalámbrico, adecuados para varios terrenos, y controla el rastreo de la plataforma de perforación dentro de una distancia segura para evitar accidentes.
Parámetros técnicos
|
Modelo de plataforma |
JY-1600 |
|
|
Capacidad de perforación |
Por cierto (m) |
1800 |
|
NTW (M) |
1600 |
|
|
Htw (m) |
1400 |
|
|
/ |
/ |
|
|
Sistema hidráulico |
MPA de presión nominal |
Bomba principal 145ml/R, 32MPA; Bomba auxiliar de 96 ml/r, 25mpa |
|
Método de enfriamiento |
Enfriamiento de aire + enfriamiento de agua |
|
|
Parámetros del motor |
Modelo |
Weichai Six - cilindro |
|
Potencia nominal KW |
140 (opcional) |
|
|
Rpm de velocidad nominal |
2000 |
|
|
Parámetros del cabezal de potencia |
Torque máximo nm |
4000 |
|
RPM de velocidad máxima |
1400 |
|
|
Alimentando el golpe m |
3.5 |
|
|
Fuerza de levantamiento KN |
460 |
|
|
Empujar kn |
230 |
|
|
Parámetros de cabrestante de núcleo de cuerda |
Capacidad de la cuerda M |
1600 |
|
Fuerza de levantamiento KN |
30 |
|
|
Velocidad de levantamiento m/min |
110 |
|
|
Diámetro de la cuerda de alambre mm |
6 |
|
|
Parámetros de mástil |
Altura total/m |
8.1 |
|
Grado de ángulo de perforación |
45-90 |
|
|
Trazo deslizante mm |
1200 |
|
|
Parámetros de sujeción |
75/89/115 |
|
|
Rastrear los parámetros |
Grado de ángulo de escalada máximo |
25 |
|
Velocidad de viaje máxima km/h |
2-3 |
|
|
Dimensiones de transporte |
Longitud * ancho * altura mm |
5900*2100*2400 |
|
Peso general (t) |
10 |
|

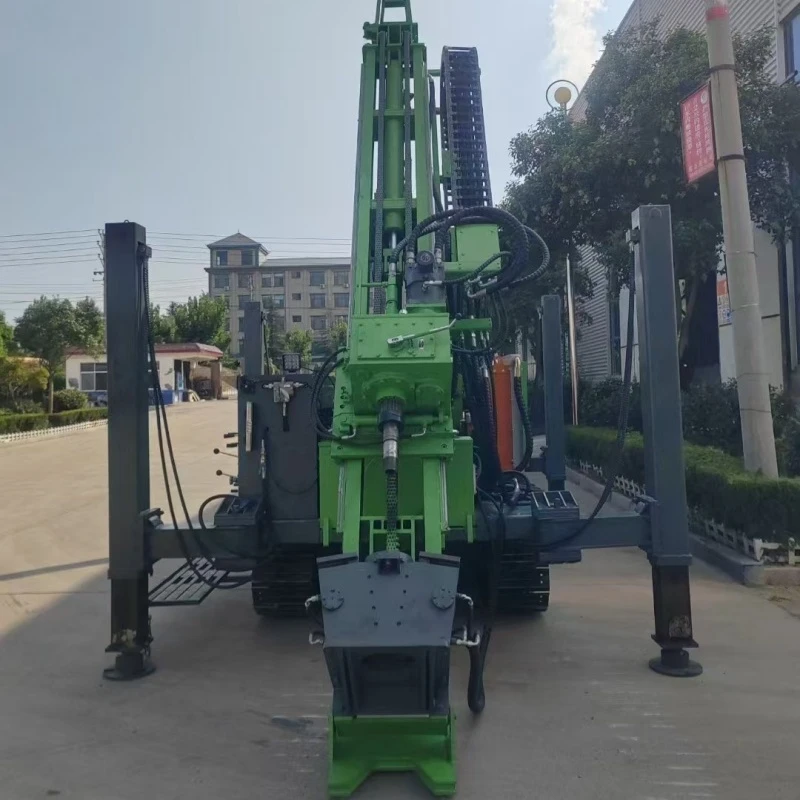

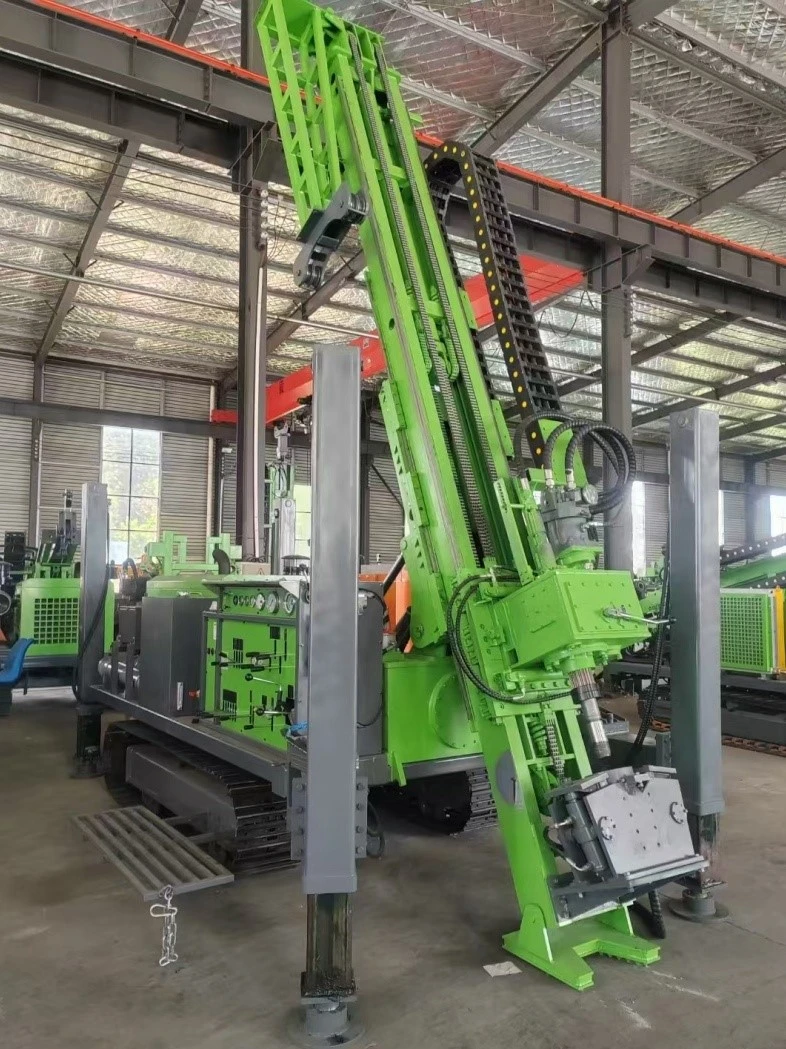

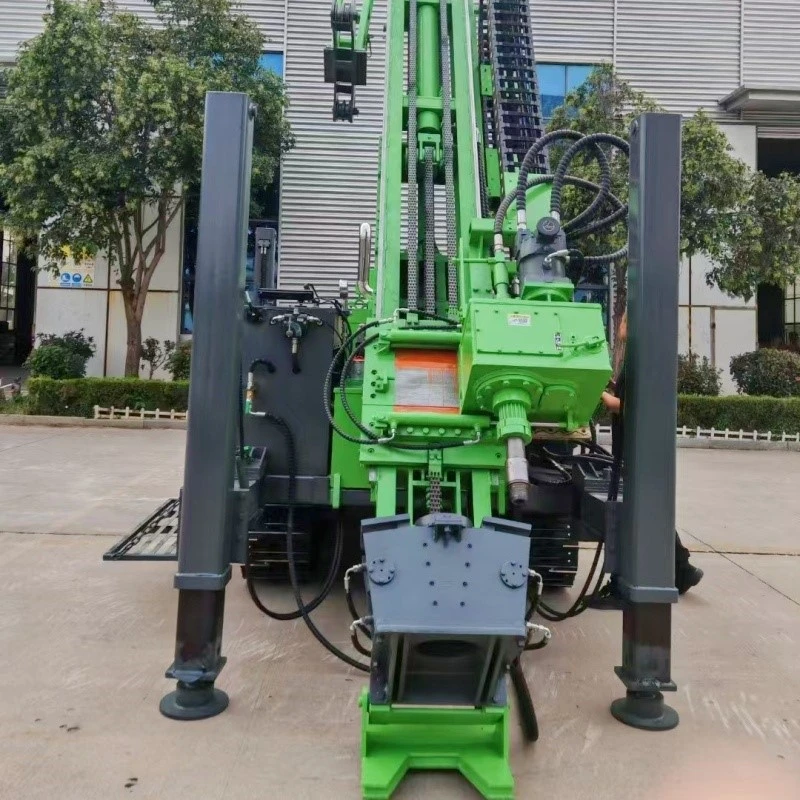

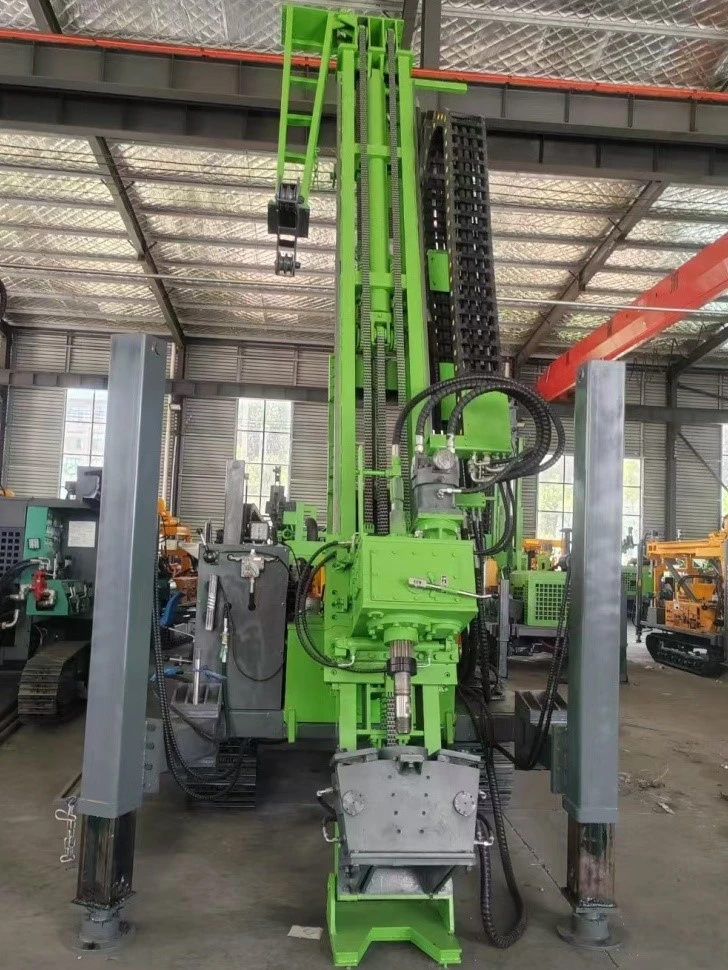

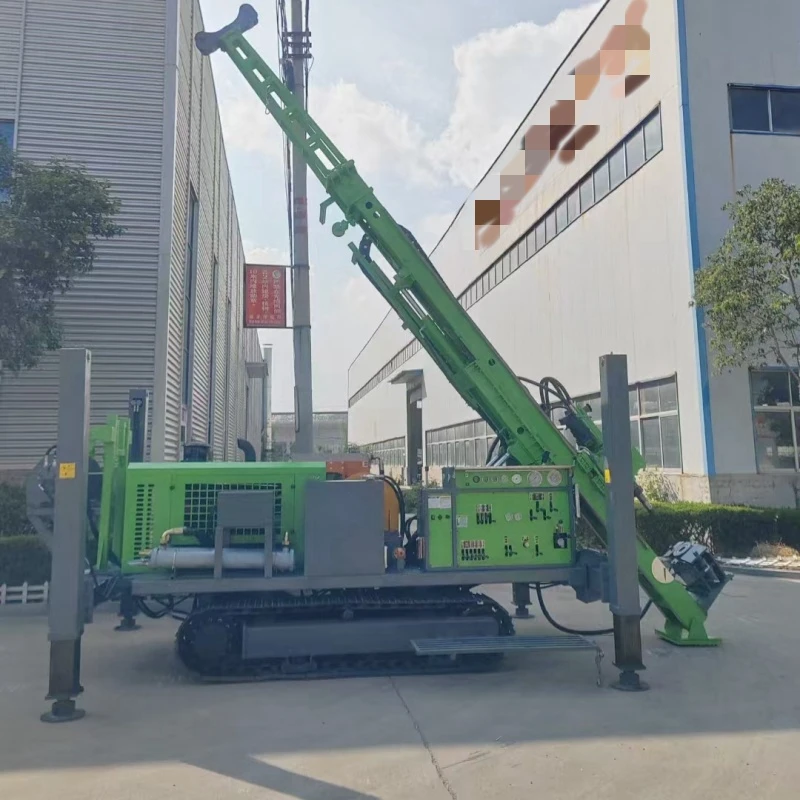

Imagen de productos
